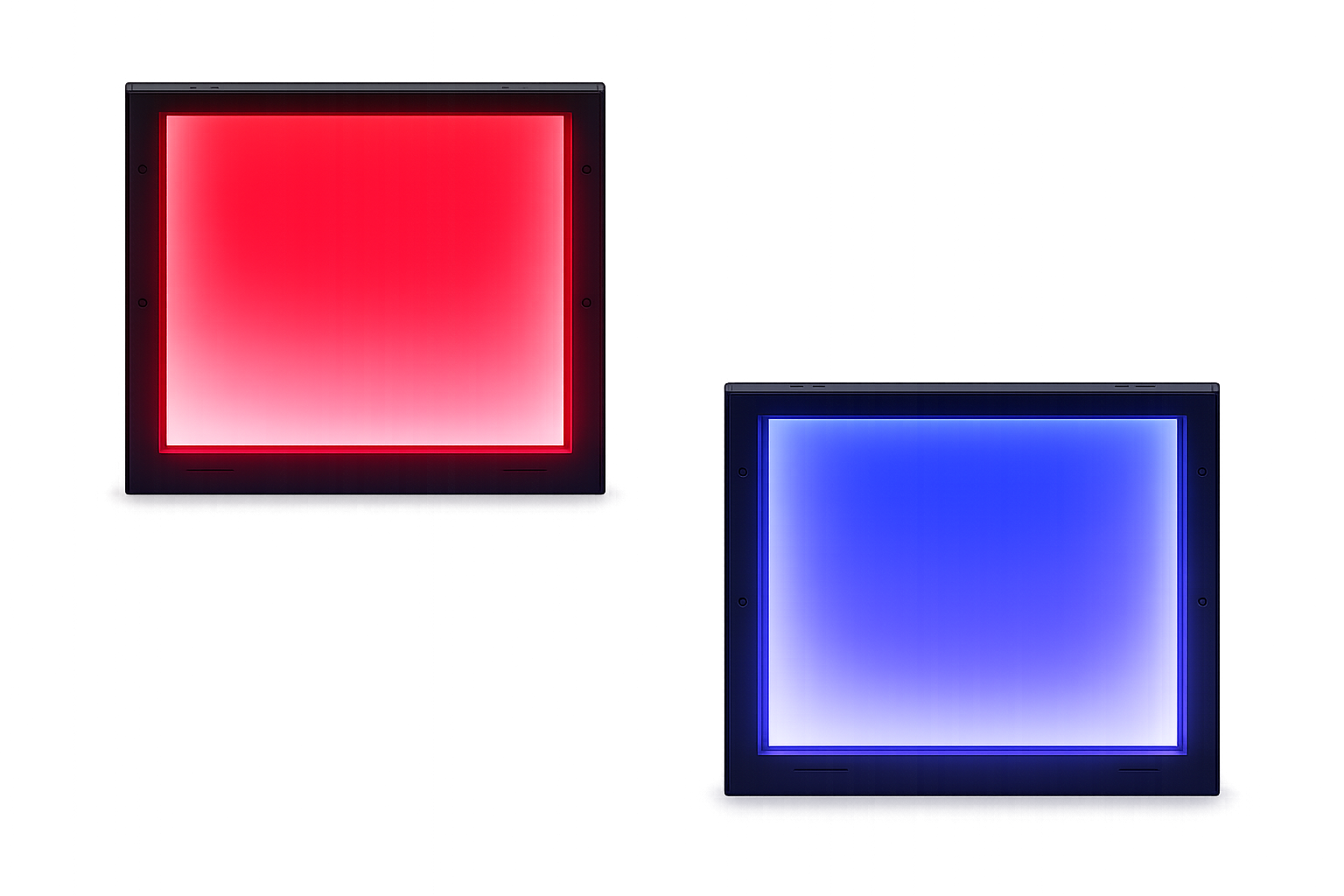

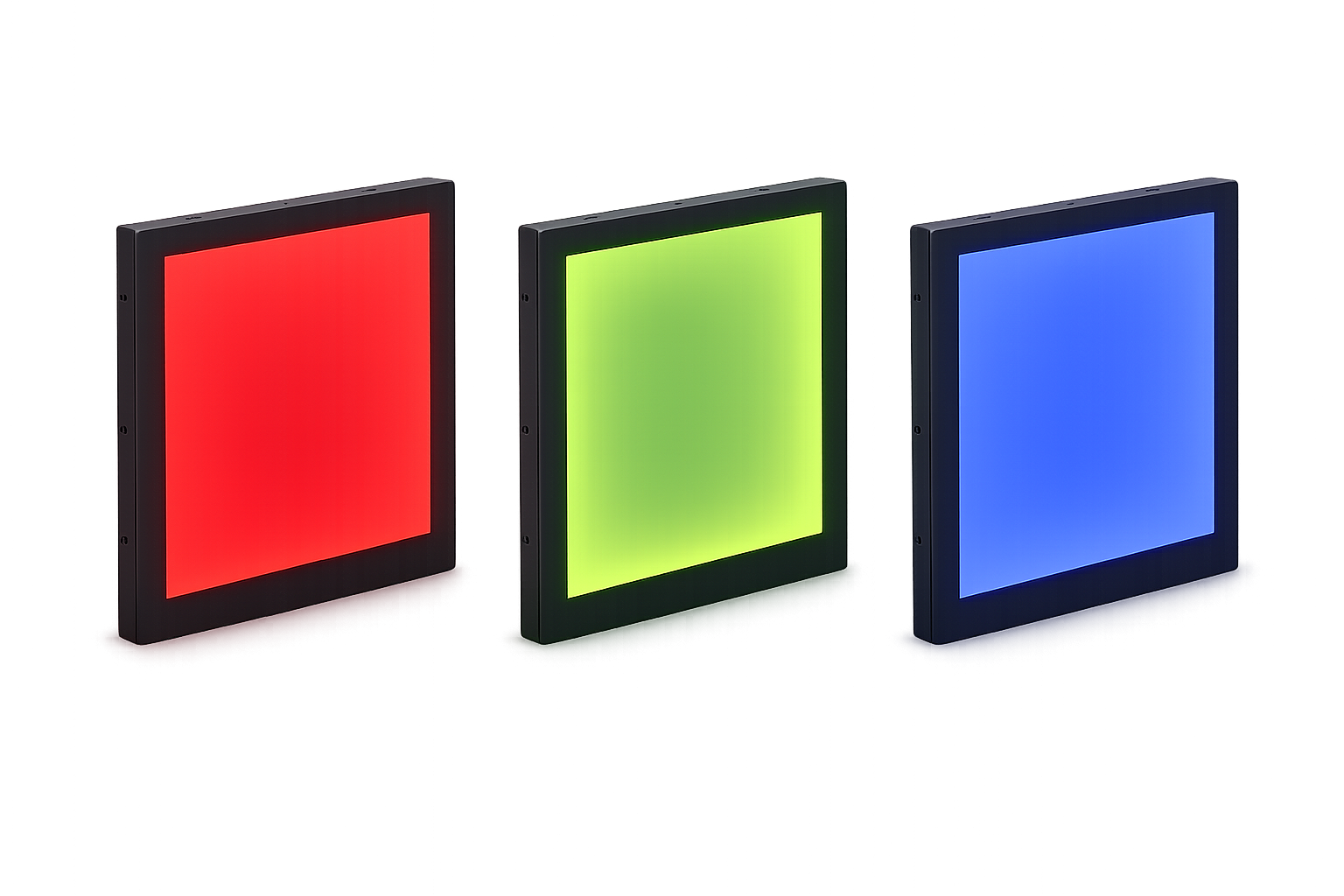

플랫돔 조명
특수하게 제작된 도광판을 통하여 균일하게 확산된 빛을 물체에 조사할 수 있는 조명
Features
Light diffusely reflected inside the dome uniformly illuminates the entire object, resulting in minimal shadow and hotspot generation.
→ Optimal for acquiring uniform images without shape-induced artifacts.
A diffuse illumination structure effectively suppresses strong specular reflections generated on metal, coated, and glossy plastic surfaces.
→ Provides high inspection reliability for mirror-like and glossy materials.
Brightness variation across the surface is minimized, enabling stable contrast formation for laser engravings, printed characters, and embossed or debossed patterns.
→ Suitable for OCR and marking inspection.
Reduced illumination variability lowers false detections in image processing algorithms such as binarization, edge detection, and pattern matching.
→ Directly contributes to overall inspection process stability.
특징
돔 내부에서 난반사된 빛이 대상 전체를 감싸듯 조사되어 그림자와 핫스팟이 거의 발생하지 않는다.
→ 형상 영향 없이 균일한 영상 확보에 최적이다.
직접광이 아닌 확산광 구조로 금속, 코팅면, 유광 플라스틱 등에서 발생하는 강한 정반사를 효과적으로 억제한다.
→ 미러·광택 소재 검사 신뢰도가 높다.
표면 밝기 편차가 최소화되어 레이저 각인, 인쇄 문자, 음각·양각 패턴의 명암 대비가 안정적으로 형성된다.
→ OCR·각인 검사에 적합하다.
조명 변수가 줄어들어 이진화, 에지 검출, 패턴 매칭 등 영상처리 알고리즘의 오검률이 감소한다.
→ 검사 공정 안정화에 직접 기여한다.
Inspection Applications
- Curved Surface Inspection
- Flat dome lighting uniformly diffuses light across the entire surface, minimizing localized overexposure and shadows caused by curvature, thereby enabling stable detection of fine defects and surface conditions on curved objects.
- Glossy Surface Inspection
- By suppressing direct reflections through a diffuse illumination structure, specular reflections generated on glossy surfaces such as metal, coated materials, and glossy plastics are reduced, allowing scratches, contamination, and defects to be distinguished by clear contrast.
- Character Recognition
- Uniform control of surface brightness variation ensures stable contrast for printed text, laser engravings, and embossed or debossed markings, effectively reducing OCR and code recognition errors.

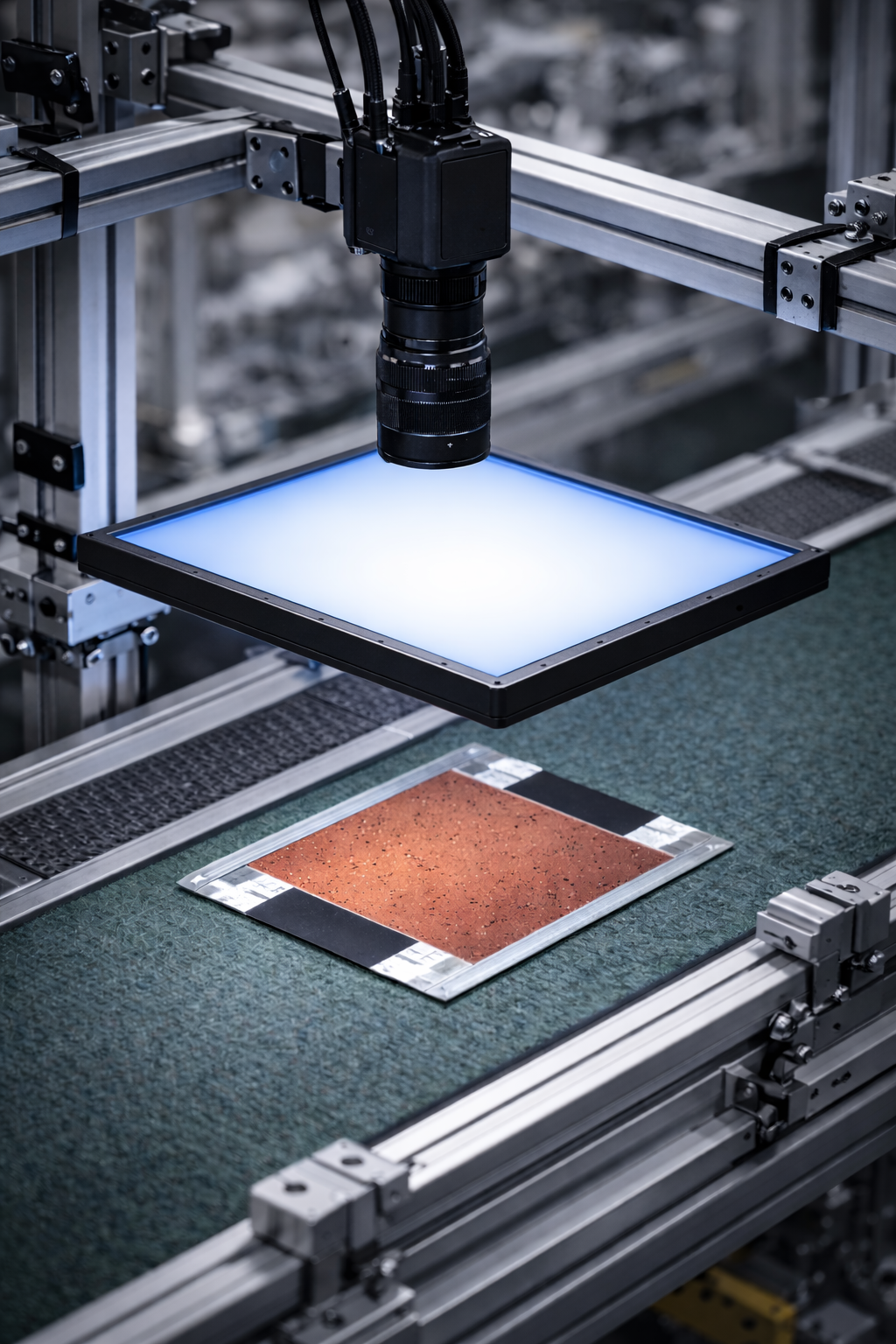

- Copper Foil Inspection for Secondary Batteries
- Even on copper foil with high reflectivity and sensitive surface texture, unwanted reflections are suppressed, enabling reliable detection of fine defects such as wrinkles, foreign particles, and scratches, making it suitable for secondary battery production processes.
검사 용도
- 곡면의 표면 검사
- 플랫돔 조명은 곡면 전체에 확산광을 균일하게 분포시켜 곡률로 인한 국부 과다조명이나 음영을 최소화함으로써 곡면 상의 미세 결함과 표면 상태를 안정적으로 검출할 수 있다.
- 광택 표면 검사
- 직접 반사를 억제하는 구조적 확산광 특성으로 금속, 코팅, 유광 플라스틱 등의 광택 표면에서 발생하는 정반사를 감소시켜 스크래치, 오염, 결함을 명확한 명암 차이로 구분할 수 있다.
- 문자 인식
- 표면 밝기 편차를 균일하게 제어하여 인쇄 문자, 레이저 각인, 음각·양각 마킹의 대비를 안정적으로 확보함으로써 OCR 및 코드 인식의 오검률을 효과적으로 낮출 수 있다.
- 2차전지 동박검사
- 동박과 같이 반사율이 높고 표면 질감이 민감한 소재에서도 불필요한 반사를 억제해 핀홀, 주름, 이물, 스크래치 등의 미세 결함을 반복성 있게 검출할 수 있어 양산 공정 검사에 적합하다.

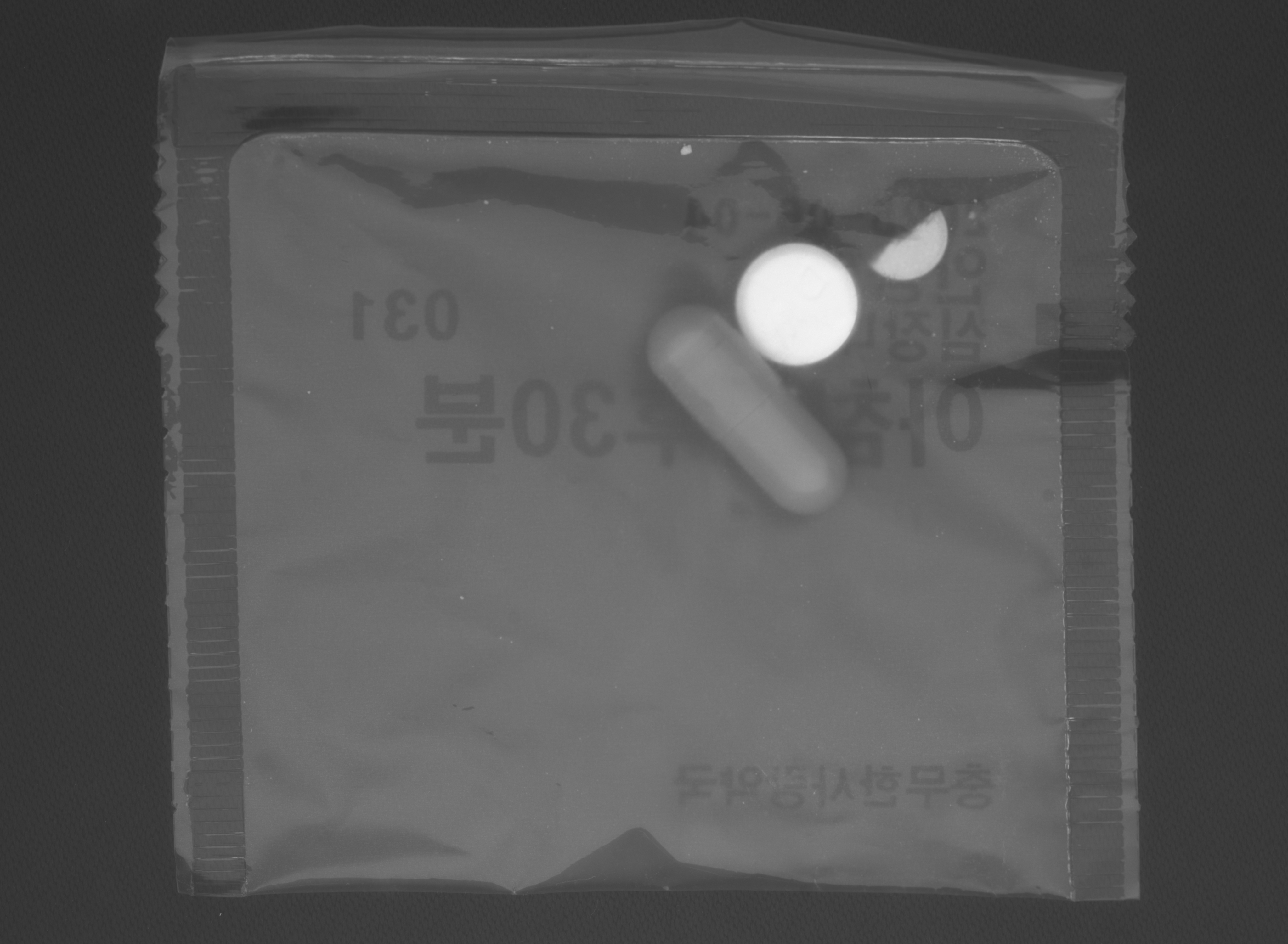

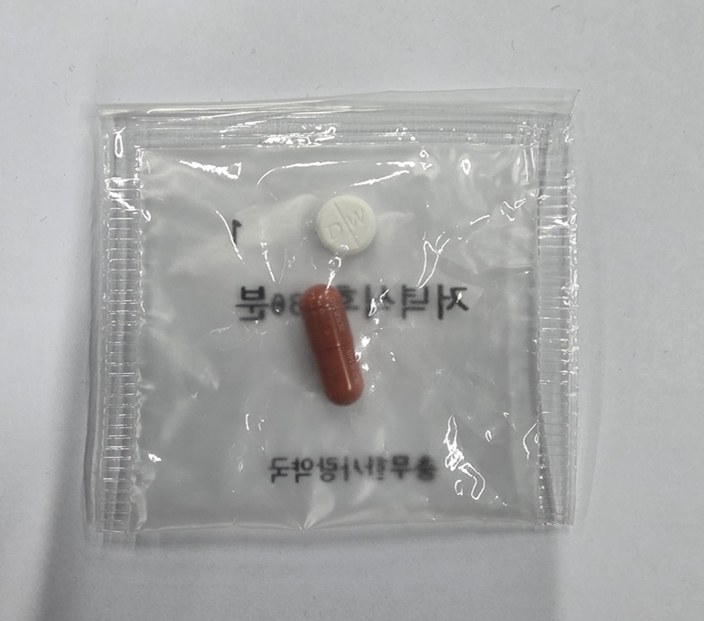

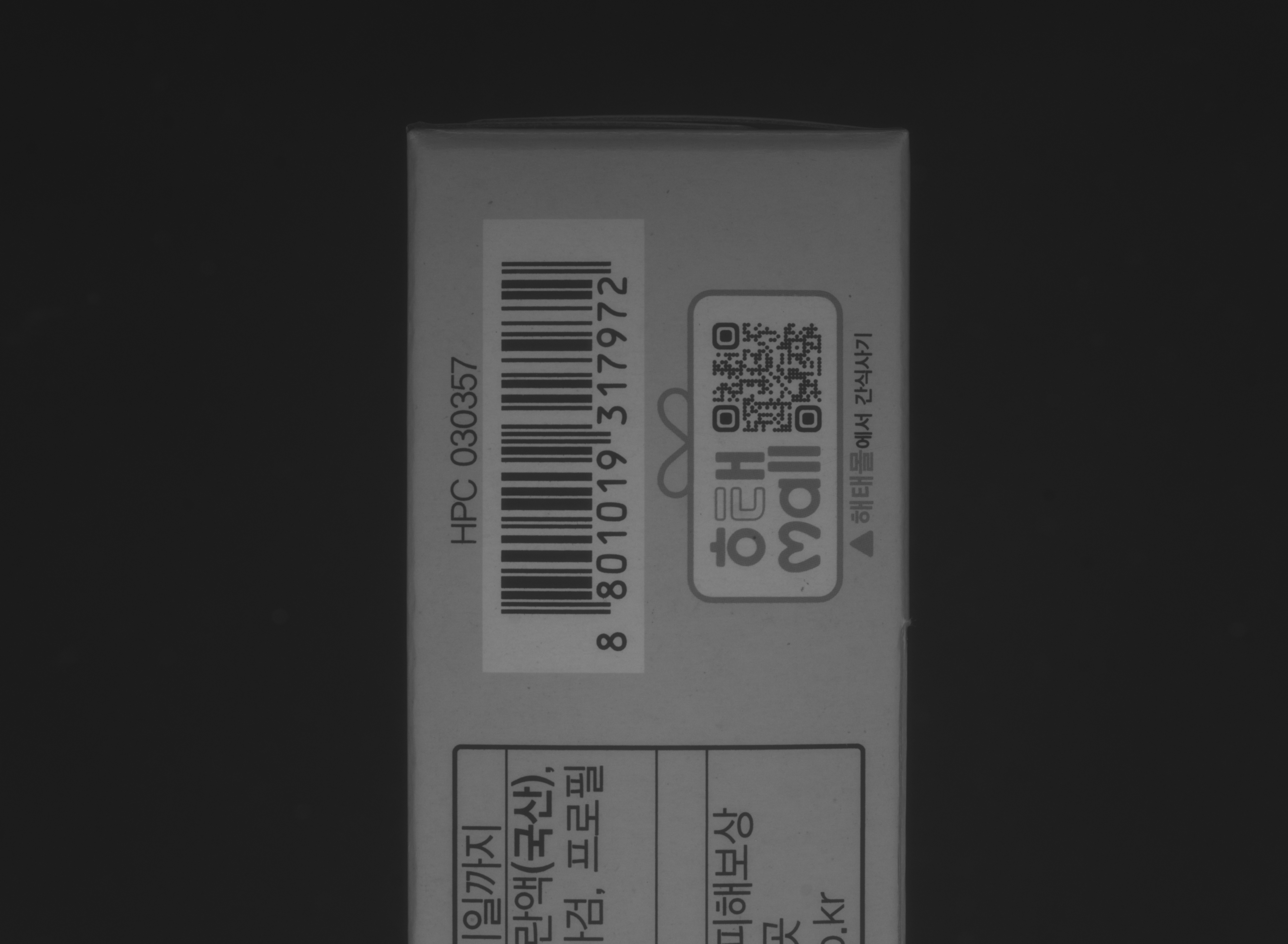

Acquired Image
계측 이미지
